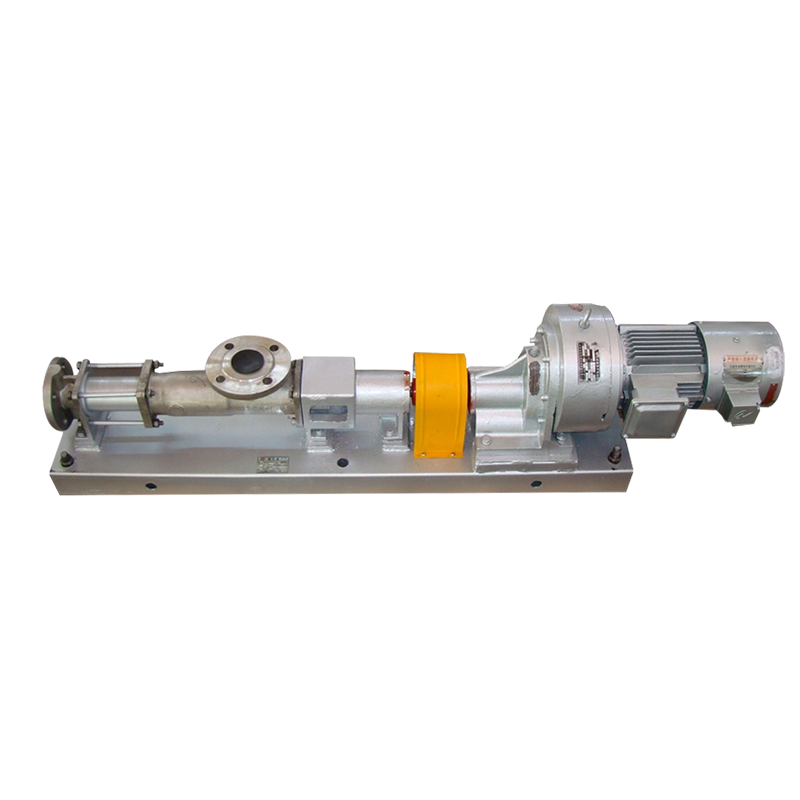

Винтовой насос типа G
Одновинтовой насос типа G широко используется в различных промышленных областях. Он использует уникальный винтовой механизм для транспортировки жидкостей, а его структура и принцип работы имеют отличительные характеристики по сравнению с другими типами насосов. Ниже приведено подробное введение в одновинтовой насос типа G, включая его принцип работы, основные характеристики и области применения.


Связаться с нами

Принцип работы одновинтового насоса G-типа

Одновинтовой насос G-типа в основном состоит из одного винта и стационарного корпуса насоса. Когда винт вращается внутри корпуса насоса, он непрерывно транспортирует жидкость по винтовым канавкам винта к выпускному отверстию насоса. В частности, когда винт вращается, жидкость постепенно выталкивается к выпускному отверстию насоса из-за винтового движения винта.

Рабочий процесс можно разбить на следующие этапы:


  • Вход жидкости

    По мере вращения винта винтовые канавки внутри корпуса насоса постепенно расширяются, создавая область отрицательного давления, которая втягивает жидкость в корпус насоса.

  • Транспортировка жидкости

    Жидкость движется в осевом направлении внутри винтовых канавок винта. Благодаря непрерывному вращению шнека жидкость выталкивается к выходному отверстию насоса.

  • Выброс жидкости

    В конечном итоге жидкость выдавливается из корпуса насоса посредством движения винта, завершая процесс транспортировки.

Основные характеристики одновинтового насоса G-типа


  • Стабильный расход

    Благодаря непрерывному вращению винта одновинтовой насос G-типа может обеспечить стабильную скорость потока, подходящую для применений, требующих постоянной подачи.

  • Широкая применимость

    Этот насос может перекачивать различные типы жидкостей, в том числе с высокой вязкостью и содержащие твердые частицы.

  • Сильная способность самовсасывания

    Одновинтовой насос G-типа обладает хорошими самовсасывающими способностями, что позволяет ему нормально работать, даже когда жидкость находится в более высоком положении в корпусе насоса.

  • Низкая пульсация

    Его структурная конструкция позволяет одновинтовому насосу G-типа обеспечивать подачу с низкой пульсацией, снижая вибрацию и удары системы.

  • Простое обслуживание

    Благодаря простой конструкции насос легко разбирать и обслуживать, что способствует продлению срока службы оборудования.
Области применения одновинтового насоса G-типа

Благодаря своей оптимальной производительности одновинтовой насос G-типа широко используется в различных отраслях промышленности, включая, помимо прочего:.

Краткое содержание

Одновинтовой насос G-типа с его уникальным принципом работы и производительностью стал незаменимым оборудованием во многих отраслях промышленности. Он не только обеспечивает эффективную и стабильную транспортировку жидкости, но также обладает хорошими способностями самовсасывания и простотой обслуживания. Понимание принципа работы и областей применения одновинтового насоса типа G помогает выбрать подходящий насос для практического использования, повышения эффективности производства и надежности оборудования.

Модель

Скорость (об/мин)

Расход (м3/ч)

Давление (МПа)

Мощность двигателя (кВт)

Голова (м)

Входное отверстие (мм)

Выход (мм)

G20-1

960

0.8

0.6

0.75

60

25

25

G20-2

960

0.8

1.2

1.5

120

25

25

G20-3

510

0.4

1.8

1.5

180

25

25

G20-4

510

0.4

2.4

2.2

240

25

25

Г25-1

960

2

0.6

1.5

60

32

25

Г25-2

960

2

1.2

2.2

120

32

25

Г25-3

510

1.5

1.8

2.2

180

32

25

Г25-4

510

1.5

2.4

3

240

32

25

Г30-1

960

5

0.6

2.2

60

50

40

Г30-2

960

5

1.2

3.0

120

50

40

Г30-3

510

3

1.8

3

180

50

40

Г30-4

510

3

2.4

4

240

50

40

Г35-1

960

8

0.6

3.0

60

65

50

Г35-2

960

8

1.2

4.0

120

65

50

Г35-3

510

5

1.8

4

180

65

50

Г35-4

510

5

2.4

5.5

240

65

50

Г40-1

960

12

0.6

4.0

60

80

65

Г40-2

960

12

1.2

5.5

120

80

65

Г40-3

510

7

1.8

7.5

180

80

65

Г40-4

510

7

2.4

11

240

80

65

Г50-1

960

20

0.6

5.5

60

100

80

Г50-2

960

20

1.2

7.5

120

100

80

Г50-3

510

12

1.8

11

180

100

80

Г50-4

510

12

2.4

15

240

100

80

Г60-1

960

30

0.6

11

60

125

100

Г60-2

960

30

1.2

15

120

125

100

Г60-3

510

18

1.8

15

180

125

100

Г60-4

510

18

2.4

18.5

240

125

100

Г70-1

720

45

0.6

15

60

150

125

Г70-2

720

45

1.2

15

120

150

125

Г70-3

510

25

1.8

15

180

150

125

Г70-4

510

25

2.4

18.5

240

150

125

Г85-1

720

55

0.6

15

60

150

125

Г85-2

510

55

1.2

18.5

120

150

125

Г105-1

400

80

60

22

60

200

150

Г105-2

400

80

120

30

120

200

150

Г135-1

400

150

60

45

60

250

200

Общие технические параметры одновинтовых насосов типа G

Одновинтовые насосы типа G широко используются в различных отраслях промышленности благодаря своей уникальной конструкции и эффективности работы. Понимание их технических параметров необходимо для выбора подходящего насоса для конкретных применений. Ниже приведены некоторые общие технические параметры одновинтовых насосов типа G.

1. Скорость потока

Скорость потока является критическим параметром, определяющим объем жидкости, который насос может перекачивать за определенное время. Обычно он измеряется в литрах в минуту (л/мин) или кубических метрах в час (м³/ч). Насосы типа G могут работать с различной скоростью потока в зависимости от применения и размера насоса.

2. Диапазон вязкости

Одним из существенных преимуществ одновинтовых насосов типа G является их способность перекачивать жидкости с высокой вязкостью. Диапазон вязкости обычно указывается в сантипуазах (сП) и может варьироваться от жидкостей с низкой вязкостью до жидкостей, превышающих несколько тысяч сП, что делает их подходящими для густых суспензий, масел и других вязких жидкостей.

3. Номинальное давление

Номинальное давление указывает на давление, которое насос может выдерживать во время работы. Этот параметр обычно выражается в барах или фунтах на квадратный дюйм. Насосы типа G предназначены для работы в условиях переменного давления, что делает их универсальными для различных применений.

4. Температурный диапазон

Диапазон рабочих температур одновинтовых насосов типа G имеет важное значение, особенно при работе с нагретыми или охлажденными жидкостями. Этот параметр обычно указывается в градусах Цельсия (°C) или Фаренгейта (°F) и может значительно варьироваться в зависимости от материалов, используемых в конструкции насоса.

5. Материал конструкции

Материалы, использованные в конструкции насоса, напрямую влияют на его долговечность и совместимость с различными жидкостями. Обычные материалы включают нержавеющую сталь, чугун и различные полимеры. Каждый материал обладает различной устойчивостью к коррозии, износу и температуре, поэтому выбор материала имеет решающее значение в зависимости от области применения.

6. Всасывающий подъемник

Высота всасывания — это расстояние по вертикали от источника жидкости до впускного отверстия насоса. Этот параметр важен для применений, в которых насос установлен выше уровня жидкости. Одновинтовые насосы G-типа обычно могут достигать высоты всасывания в несколько метров, в зависимости от конструкции.

7. Параметры привода

Одновинтовые насосы типа G могут приводиться в движение различными механизмами, в том числе электродвигателями, гидравлическими системами или пневматическими приводами. Выбор привода влияет на эффективность, скорость и эксплуатационные расходы насоса.

8. Тип уплотнения

Тип уплотнительного механизма, используемого в насосе, влияет на его надежность и требования к обслуживанию. Общие варианты уплотнений включают механические уплотнения, манжетные уплотнения и сальниковые уплотнения. Выбор зависит от перекачиваемой жидкости и условий эксплуатации.

9. Габаритные характеристики

Физические размеры насоса, включая диаметр и длину, важны для целей установки. Крайне важно убедиться, что насос помещается в отведенном для этого месте на предприятии.

Заключение

Одновинтовые насосы типа G универсальны и эффективны, имеют широкий диапазон технических параметров, что делает их пригодными для различных применений. Понимание этих параметров помогает выбрать правильный насос, отвечающий конкретным эксплуатационным требованиям. Независимо от того, перекачиваете ли вы вязкие жидкости, работаете ли под высоким давлением или при различных температурах, насосы типа G предлагают надежные решения во многих отраслях.
