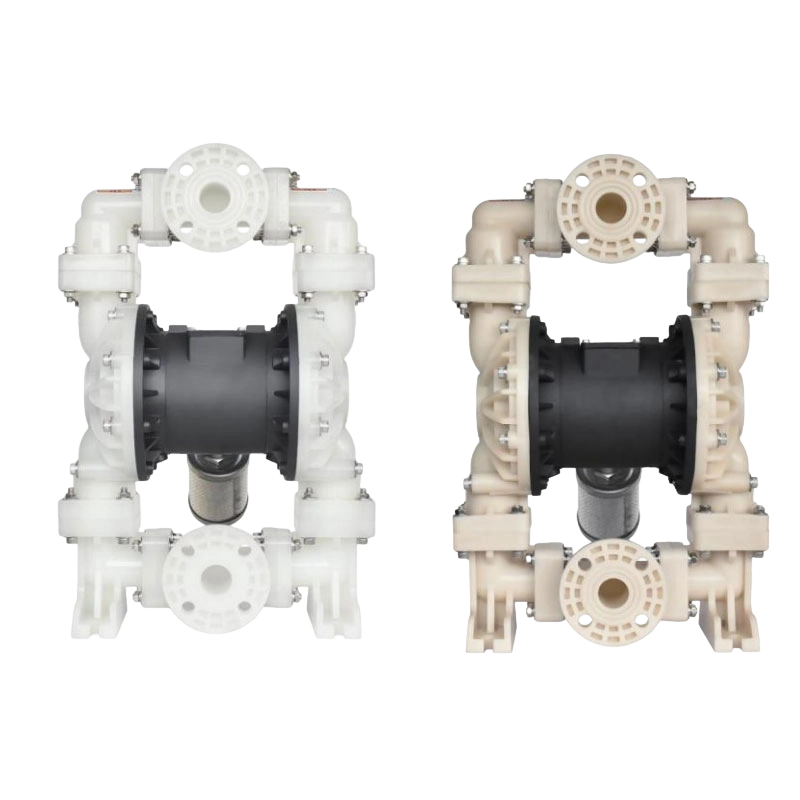

Пневматический мембранный насос Производители

Пневматический насос — это тип насоса, который использует сжатый воздух в качестве источника энергии и транспортирует жидкости по трубопроводам посредством возвратно-поступательного движения диафрагмы. Он отличается коррозионной стойкостью, способностью транспортировать вязкие жидкости по трубам, безопасной эксплуатацией, простой конструкцией и простотой обслуживания. Он подходит для легковоспламеняющихся и взрывоопасных сред, а также для различных специальных применений, например, в химической, нефтяной и водоочистной промышленности.

Принцип работы
Источник энергии: Сжатый воздух приводит диафрагму в возвратно-поступательное движение.
Процесс всасывания: когда диафрагма движется вверх, в камере насоса создается вакуум, втягивающий жидкость; одновременно открывается обратный клапан внизу и закрывается выпускной клапан.
Процесс разгрузки: когда диафрагма движется вниз, давление в камере насоса увеличивается, выбрасывая жидкость; одновременно всасывающий клапан закрывается, а нагнетательный открывается.

Ключевые особенности
Высокая безопасность: работает на сжатом воздухе, не образует электрических искр и может использоваться в легковоспламеняющихся и взрывоопасных средах.
Высокая устойчивость к коррозии: корпус насоса не соприкасается с жидкостью, что позволяет транспортировать сильные кислоты, сильные щелочи и различные агрессивные жидкости за счет замены диафрагмы и корпуса насоса различными материалами.
Способен транспортировать несколько жидкостей: эффективно транспортирует специальные жидкости, содержащие частицы, высокую вязкость, высокую летучесть и чувствительность к сдвигу.
Функция самозащиты: когда засорение трубопровода приводит к повышению давления, насос останавливается из-за баланса давления, предотвращая повреждение и разрыв трубопровода.
Простая конструкция и простота обслуживания: мало движущихся частей, легко разбирать и ремонтировать.
Легко перемещать и устанавливать: небольшой размер и легкий вес; просто подключите воздушный компрессор для работы.

Благодарим вас за покупку нашей серии пневматических мембранных насосов. Этот продукт отличается рациональным дизайном и отличным изготовлением, предлагая такие преимущества, как работа без уплотнений, взрывозащищенная конструкция, низкое усилие сдвига, простота обслуживания, возможность работы всухую, легкая конструкция, самовсасывающий запуск и различные варианты материалов. Он широко используется в охране окружающей среды, химической, пищевой, фармацевтической и бумажной промышленности.

Если вы впервые используете эту серию продуктов, внимательно прочтите данное руководство по эксплуатации, чтобы обеспечить правильную установку и использование. Вы также можете найти соответствующую информацию о продукте и его параметрах в Интернете. Мы будем постоянно улучшать качество и функциональность продукции.

Our company produces eleven specifications of diaphragm pumps. Тhe inlet and outlet sizes are 3/8" (10mm), 1/2" (15mm), 3/4" (20mm), 1" (25mm), 1-1/4" (32mm), 1-1/2" (40mm), 2" (50mm), 2-1/2" (65mm), 3-1/4" (80mm), 4" (100mm), and 5" (125mm). Тhe fluid components are made of aluminum alloy, cast steel, ductile iron, ПП polypropylene plastic, stainless steel, and fluoroplastic. Тhe diaphragms are made of different materials, including nitrile, polyether, triplex, Тефлон, and super Тефлон, to meet the needs of different liquid media.

The most significant difference between our pneumatic diaphragm pumps and other diaphragm pumps lies in the air distribution valve structure. Our pneumatic diaphragm pumps eliminate the traditional "O" ring and cylindrical valve structure. Utilizing a three-phase pilot-operated design, it eliminates valve dead spots and pump stoppage. This provides accurate and reliable reversing signals to avoid stoppage and enables faster reversing, resulting in greater pump flow, improved delivery performance, smaller pulses, and more stable flow.

Пневматические мембранные насосы могут перекачивать как текущие жидкости, так и некоторые нетекучие среды, обладая многими преимуществами самовсасывающих, погружных насосов, герметичных моторных насосов и насосов для примесей.

1. Не требуется грунтовка; максимальная высота всасывания до 7 м, максимальная высота нагнетания до 70 м, давление на выходе ≤ 0,84 МПа;

2. Широкий путь потока, отличная пропускная способность, позволяющая проходить частицам диаметром до 9,4 мм; минимальный износ насоса при перекачивании шлама и примесей.

3. Напор и расход можно регулировать с помощью давления источника воздуха (от 0,1 до 0,8 МПа);

4. Диапазон рабочей среды: 5–65 ℃, средний диапазон транспортировки: от -20 ℃ до 150 ℃;

5. Этот насос не имеет вращающихся частей и уплотнения вала. Диафрагма полностью изолирует перекачиваемую среду от движущихся частей насоса и рабочей среды, предотвращая утечку. Таким образом, он не вызовет загрязнения окружающей среды и не поставит под угрозу личную безопасность при перекачивании токсичных, летучих или агрессивных сред;

6. Не требуется электричество, что делает его безопасным и надежным для использования в легковоспламеняющихся и взрывоопасных средах.

Таблица выбора модели

Детали, контактирующие с жидкостью

Материалы диафрагмы

Шаровой клапан

Седло клапана
