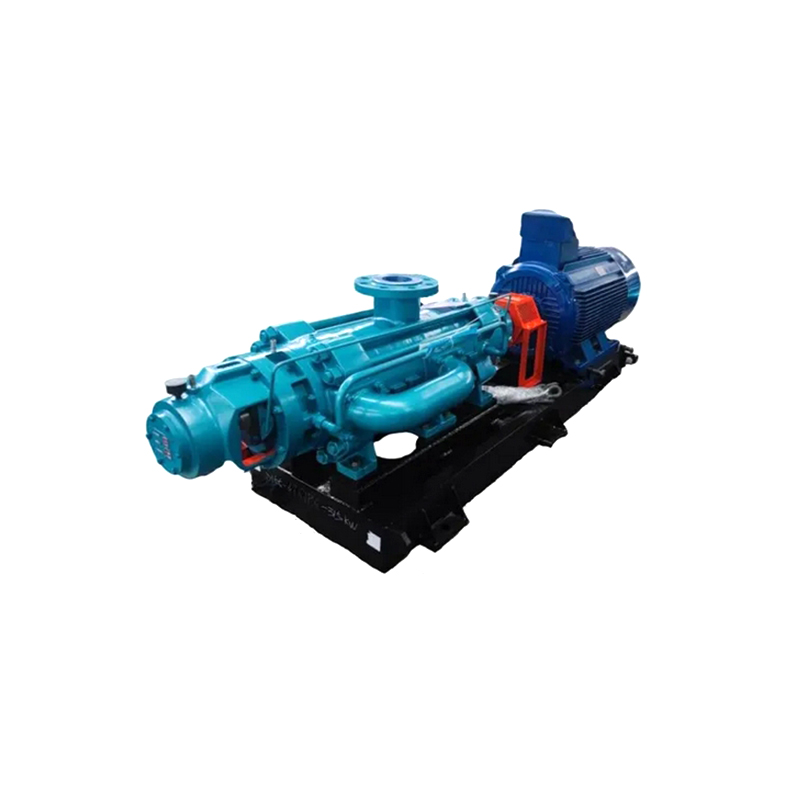

Самобалансирующийся высокотемпературный многоступенчатый насос ZD

Самобалансирующийся многоступенчатый центробежный насос: Используя передовые гидравлические модели, мы самостоятельно разрабатываем высокоэффективную и энергосберегающую продукцию; Поскольку самобалансирующийся симметричный ротор многоступенчатого насоса не имеет износа и осевой пульсации балансирной пластины, выравнивание рабочего колеса и направляющего аппарата всегда находится в идеальном состоянии, и, как и в конструкции обычного многоступенчатого насоса, КПД существенно падает по мере износа балансирной пластины и движения частей ротора вперед; и нет утечки балансовой воды, что снижает потери объема, повышает общую эффективность работы насоса и снижает мощность вала. КПД в среднем на 2-3% выше, чем у обычных многоступенчатых насосов.

Получить цену

PREV：No previous article
NEXT：Центробежный насос типа IN с рубашкой и теплоизоляцией

Введение
Параметр
Таблица конфигурации продукта

Таблица параметров производительности
(1) Тип 12-25

Спецификация и модель	ряд	Скорость потока (м³/ч)	Голова (м)	Скорость вращения (об/мин)	Эффективность (%)	Мощность вала (КВт)	Мощность двигателя (КВт)	Необходимый припуск на кавитацию (м)
12-25	3	7.5 12.5 15	87 75 63	2950	44 48 46	4.0 5.3 5.6	7.5	2.0 2.0 2.5
	4		116 100 84			5.4 7.1 7.5	11
	5		145 125 105			6.7 8.9 9.3	15
	6		174 150 126			8.1 10.6 11.2	15
	7		203 175 147			9.4 12.4 13.1	18.5
	8		232 200 168			10.8 14.2 14.9	22
	9		261 225 189			12.1 16.0 16.8	22
	10		290 250 210			13.5 17.7 18.6	30
	11		319 275 231			14.8 19.5 20.5	30
	12		348 300 252			16.2 21.3 22.4	30

(2) Тип 12-50

Спецификация и модель	ряд	Скорость потока (м³/ч)	Голова (м)	Скорость вращения (об/мин)	Эффективность (%)	Мощность вала (КВт)	Мощность двигателя (КВт)	Необходимый припуск на кавитацию (м)
12-50	3	7.5 12.5 15	171 150 123	2950	36 39 37	9.7 13.1 13.6	18.5	2.0 2.0 2.5
	4		228 200 164			12.9 17.5 18.1	30
	5		285 250 205			16.2 21.8 22.6	30
	6		342 300 246			19.4 26.2 27.2	37
	7		399 350 287			22.6 30.5 31.7	37
	8		456 400 328			25.9 34.9 36.2	45
	9		513 450 369			29.1 39.3 40.7	55
	10		570 500 410			32.3 43.6 45.3	55
	11		627 550 451			35.6 48.0 49.8	75
	12		684 600 492			38.8 52.4 54.3	75

(3) Тип 25-30

Спецификация и модель	ряд	Скорость потока (м³/ч)	Голова (м)	Скорость вращения (об/мин)	Эффективность (%)	Мощность вала (КВт)	Мощность двигателя (КВт)	Необходимый припуск на кавитацию (м)
25-30	3	15 25 31	102 90 75	2950	50 54 51	8.3 11.3 12.4	18.5	2.2 2.2 2.4
	4		136 120 100			11.1 15.1 16.5	22
	5		170 150 125			13.8 18.9 20.6	30
	6		203 180 150			16.6 22.7 24.7	30
	7		237 210 174			19.4 26.5 28.9	37
	8		271 240 199			22.2 30.3 33.0	45
	9		305 270 224			24.9 34.0 37.1	45
	10		339 300 249			27.7 37.8 41.2	55
	11		373 330 274			30.5 41.6 45.3	55
	12		407 360 299			33.2 45.4 49.5	75

Самобалансирующийся горизонтальный многоступенчатый насос марки ZD предназначен для удовлетворения потребностей пользователей и ускорения разработки технологии многоступенчатых насосов высокого давления. Он использует передовые технологии аналогичных зарубежных продуктов в сочетании с многолетним опытом проектирования компании и использует гидравлическую модель высокоэффективных энергосберегающих продуктов, рекомендованных страной. , высокоэффективный многоступенчатый центробежный насос высокого давления, исследованный и разработанный в соответствии со стандартами API610; это технологический лидер в отрасли. Его преимущества заключаются в широкой эффективной площади, широком диапазоне производительности, хороших кавитационных характеристиках, небольшом количестве изнашиваемых деталей, а также в удобной установке и обслуживании. Надежность значительно повышается, время безаварийной работы более чем в 3 раза больше, чем у обычных насосов, а затраты на техническое обслуживание значительно сокращаются, что снижает стоимость жизненного цикла насоса. Самобалансирующийся сегментный центробежный насос высокого давления представляет собой инновационную конструктивную форму традиционного многоступенчатого центробежного насоса. Он отменяет механизм балансировки осевых сил многоступенчатого центробежного насоса. Это многоступенчатый центробежный насос D и DG, в котором используется конструкция уравновешивающей пластины или балансировочного барабана. Насос на хорошую замену. Поскольку нет балансировочного устройства, то есть нет потерь на трение диска балансировочной пластины и нет потерь на возврат баланса, эффективность насоса на 5-14% выше, чем у многоступенчатого насоса того же типа. В то же время это полностью решает проблему балансировочной пластины и сиденья балансировочной пластины, вызванную выходом из строя балансировочного устройства. Износ, заклинивание ротора и другие неисправности могут значительно продлить срок службы насоса. Годы эксплуатации доказали, что производительность этого продукта достигла передового уровня аналогичных международных продуктов.

О нас

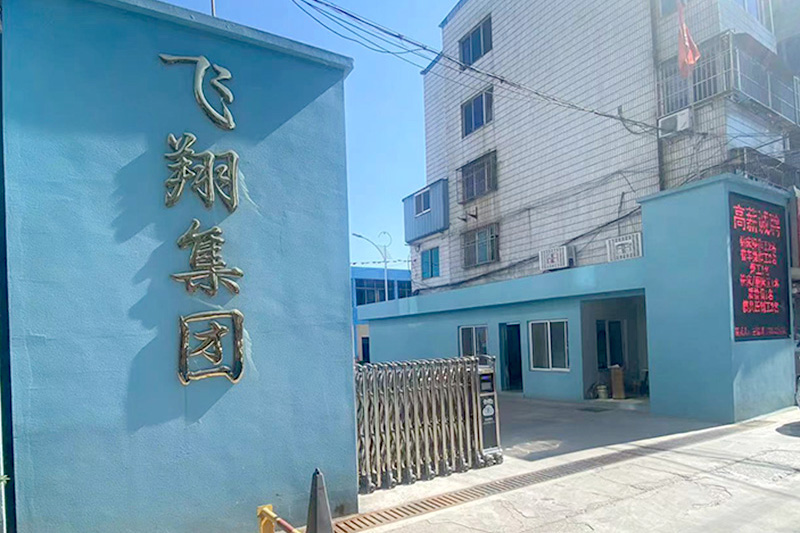

Цзянсу Feixiang Pump Manufacturing Co., Ltd.
