Как выбрать насос для цементного шлама: типы, характеристики и применение

Основная проблема при выборе цементного шламового насоса

Самая важная вещь, которую нужно понимать при перекачке цементного раствора, заключается в следующем: насос, который надежно перекачивает воду, часто выходит из строя в течение нескольких недель при перекачке цементного раствора. Сочетание высокой вязкости, абразивных частиц и быстрого осаждения означает, что выбор насоса зависит от соответствия гидравлического профиля насоса физическому поведению суспензии. Правильный насос выбирается путем одновременной оценки содержания твердых частиц, размера частиц, вязкости и давления нагнетания, а не путем рассмотрения одной спецификации в отдельности.

Цементный раствор не является однородной жидкостью. Он содержит взвешенные зерна цемента, частицы заполнителя, а иногда и химические добавки. Каждое применение предъявляет разные требования к рабочему колесу, корпусу и системе уплотнений насоса. В этом руководстве описаны типы насосов, которые хорошо переносят цементный раствор, наиболее важные параметры технических характеристик и виды отказов, которые сокращают срок службы насоса, если их игнорировать.

Почему цементный раствор требует перекачивания

Три свойства цементного раствора создают большую часть инженерных трудностей. Своевременное распознавание таких проблем помогает избежать неправильно подобранного насоса и связанного с ним простоя.

• Высокая концентрация твердых веществ. Суспензии обычно содержат от 30 до 70 процентов твердых веществ по весу. На более высоком уровне смесь ведет себя не как жидкость, а как паста с неньютоновскими характеристиками текучести.
• Абразивные частицы. Зерна цемента твердые и острые. Они постоянно разрушают рабочее колесо, улитку и уплотнение вала. Скорость износа увеличивается с увеличением скорости насоса, содержания твердых частиц и турбулентности внутри корпуса. На практике это означает, что детали, контактирующие с измеряемой средой, должны быть изготовлены из твердого, износостойкого материала или иметь сменную гильзу.
• Расселение и самоуплотнение. Когда насос останавливается, твердые частицы оседают во всасывающей линии и корпусе. Повторный запуск без удаления осевшей массы может привести к перегрузке двигателя или разрушению муфты вала. Насос с открытым рабочим колесом и большим зазором справляется с этой ситуацией более изящно, чем насос с закрытым рабочим колесом.

Эти факторы определяют оптимальный тип насоса. Центробежный насос с неправильным профилем рабочего колеса будет отделять твердые частицы при низкой скорости потока. Объемный насос со слишком большим внутренним зазором потеряет свою способность работать под давлением. Процесс выбора должен определяться фактическим поведением навозной жижи.

Типы насосов, хорошо перекачивающие цементный раствор

Центробежные насосы для высокой производительности и экономичности

Центробежные насосы являются наиболее широко применяемым типом насосов для перекачивания шлама. Они просты, надежны и подходят для перемещения больших объемов при минимальном обслуживании. Для цементного раствора в насосе должно использоваться открытое или полуоткрытое рабочее колесо, предотвращающее запутывание частиц, а корпус должен быть изготовлен из устойчивого к истиранию материала, такого как сплав с высоким содержанием хрома или футерованная сталь.

ZA Нефтехимический технологический насос для абразивного цементного раствора Насос ZA перекачивает смеси высокой плотности благодаря валу увеличенного размера и усиленным подшипникам. Его смачиваемые части могут быть выбраны из различных материалов в соответствии с составом раствора, что делает его надежным при транспортировке цементного раствора на большие расстояния. Посмотреть продукт →

Полезным примером является нефтехимический технологический насос ZA. Его вал увеличенного размера и прочный подшипниковый узел выдерживают радиальные нагрузки, возникающие при перекачивании смеси высокой плотности. Различные варианты материалов смачиваемых частей позволяют пользователю подобрать насос в соответствии с составом и температурой суспензии. Центробежные насосы наиболее подходят, когда цементный раствор относительно тонкий и его необходимо перемещать по трубопроводу на средние и длинные расстояния.

Основным эксплуатационным ограничением является поддержание скорости потока выше порога стабилизации. В типичном трубопроводе диаметром 100 мм необходима минимальная скорость примерно 1,2 м/с для удержания частиц цемента во взвешенном состоянии. Если насос работает ниже этой точки, частицы выпадают в нагнетательную трубу, вызывая прогрессирующую закупорку и увеличивая давление, необходимое для поддержания потока.

Винтовые насосы для густой суспензии с высоким содержанием твердых частиц

Винтовые насосы, также известные как винтовые насосы, решают проблему оседания по-другому. Винтовой ротор вращается внутри соответствующего статора из эластомера, образуя герметичные полости, которые проходят от стороны всасывания к стороне нагнетания. Поступательное вытесняющее действие позволяет насосу перекачивать густые растворы с высоким содержанием твердых частиц с постоянной скоростью, а плавное движение сохраняет консистенцию раствора, не разрушая цементное тесто.

Винтовой насос G-типа для вязких и твердых цементных растворов В винтовом насосе G-типа используется винтовой ротор и эластомерный статор для бережного перемещения цементного раствора. Работа на низкой скорости снижает износ и продлевает срок службы статора, что делает его идеальным для работы с густыми суспензиями с высоким содержанием твердых частиц. Посмотреть продукт →

Винтовые насосы типа G разработаны специально для вязких сред с твердыми частицами. Выбор эластомера статора имеет решающее значение, поскольку цементный раствор при определенных температурах и с определенными добавками может набухать или разрушать резину. Ротор можно закалить, чтобы продлить срок службы. Ключевым преимуществом этого типа насоса является работа на более низкой скорости: более низкая скорость ротора снижает скорость абразивного износа на оборот, что приводит к увеличению интервалов между заменой статора.

Винтовые насосы являются предпочтительным вариантом, когда вязкость суспензии высока или когда концентрация твердых частиц значительна. Их основным ограничением является чувствительность к работе всухую, поскольку смазка статора полностью зависит от суспензии, и даже несколько секунд работы всухую могут необратимо повредить эластомер.

Самовсасывающие насосы для строительных площадок и временных сооружений

На многих строительных площадках насос располагается над источником суспензии. Самовсасывающий насос автоматически откачивает воздух из всасывающей линии и может выполнить повторную заправку, если уровень жидкости упадет. Эта возможность делает его практичным выбором для прицепных агрегатов или салазок, которые перемещаются между работами.

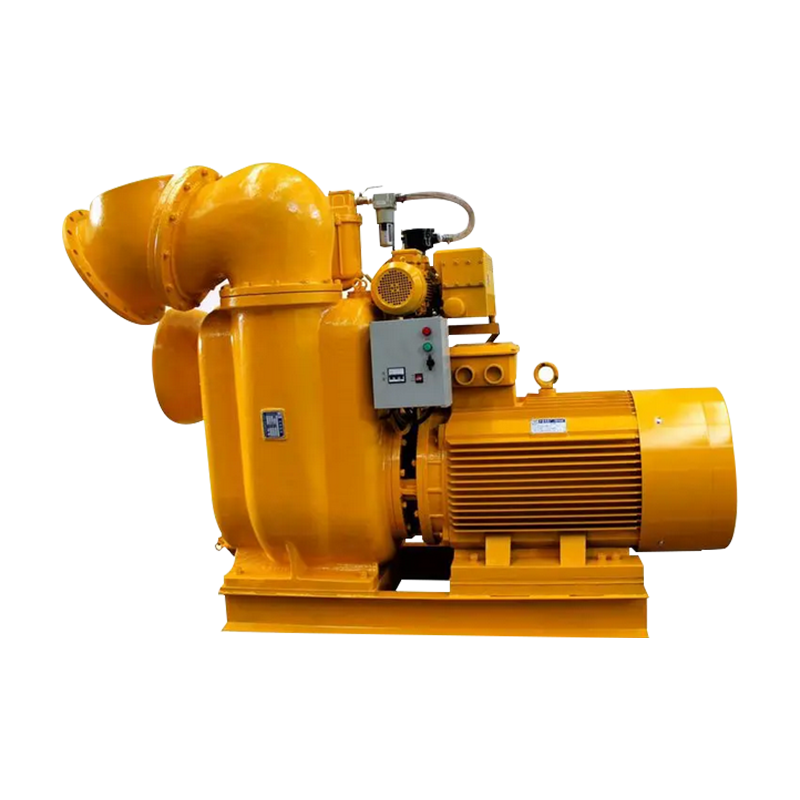

Мощный самовсасывающий насос для надежной перекачки шлама на площадке Этот самовсасывающий насос автоматически откачивает воздух и повторно заправляет его, что делает его пригодным для агрегатов, смонтированных на прицепе или на салазках. Он перерабатывает суспензии с твердыми частицами, однако необходимо уделять внимание очистке всасывающей линии, чтобы предотвратить засорение во время запуска. Посмотреть продукт →

Мощный самовсасывающий насос справляется как с запуском, так и с твердыми средами. Он хорошо подходит для обезвоживания траншей, перемещения раствора и смешивания, где важен надежный перезапуск после перерыва. Пользователь по-прежнему должен обращать внимание на всасывающую линию, которая перед запуском может заполниться осевшей жижей и заблокировать цикл повторной заливки.

Таким образом, центробежные насосы выигрывают по стоимости и скорости потока, винтовые насосы выигрывают по вязкости и перекачиванию твердых частиц, а самовсасывающие агрегаты выигрывают по эксплуатационной гибкости. Задача инженера-технолога — ранжировать эти приоритеты для конкретной работы.

Основные характеристики, которые следует изучить перед заказом

В таблице ниже приведены основные параметры, которые следует сообщить поставщику насоса перед выбором насоса для цементного шлама. Каждый параметр напрямую влияет на гидравлические характеристики, нагрузку на компоненты и срок службы.

Одним из важнейших общих правил является подтверждение свойств навозной жижи на репрезентативной пробе перед ее закупкой. Вязкость и поведение оседания резко изменяются при различных соотношениях цемента и воды. Жидкость, похожая на молоко, может превратиться в густую пасту, когда содержание воды упадет на несколько процентных пунктов, и эта разница меняет оптимальный тип насоса. Более подробную информацию о том, как пределы вязкости и твердости влияют на выбор винтового насоса, можно найти в этой статье. максимальная вязкость и твердые пределы винтовых насосов .

Распространенные виды отказов и способы их предотвращения

Следующие проблемы часто возникают в установках насосов для цементного шлама. Каждую из них можно предотвратить с помощью правильного выбора и практики обслуживания.

1. Эрозия рабочего колеса и корпуса. Твердые частицы постоянно ударяются о лопатки рабочего колеса и спиральную облицовку. Скорость износа резко возрастает, если насос работает в режиме частичной нагрузки. Выберите открытое рабочее колесо с толстым профилем и установите сменную изнашиваемую пластину, чтобы основной корпус не пострадал от эрозии.
2. Твердые частицы оседают во всасывающей линии. Когда насос останавливается, частицы выпадают из взвеси и скапливаются в горизонтальном трубопроводе. Перед повторным запуском промойте линию или ослабьте осевший материал. Установка отверстия для очистки на всасывающей линии упрощает эту операцию.
3. Загрязнение камеры уплотнения. Мелкие частицы цемента мигрируют в камеру уплотнения и изнашивают поверхности механического уплотнения. Промывочное уплотнение с внешней подачей чистой жидкости сохраняет поверхности уплотнения чистыми и продлевает срок службы уплотнения.
4. Поломка статора винтовых насосов. Эластомерный статор разбухает или изнашивается, когда суспензия содержит агрессивные добавки или когда насос работает всухую. Проверьте совместимость материала статора и конкретного химического состава суспензии и всегда устанавливайте защиту от сухого хода.

Эти виды отказов не являются случайными событиями. Это последствия эксплуатации насоса за пределами пределов, для которых он был разработан. Точно определив свойства суспензии и используя насос с максимальной эффективностью, можно избежать большинства этих проблем.

Сценарии применения и долгосрочная надежность

Насосы для цементного раствора используются в различных промышленных условиях, каждая из которых имеет свои собственные требования.

• Строительство и инфраструктура. Закачка раствора для стабилизации грунта, облицовки туннелей и ремонта конструкций. Эти работы требуют высокого давления нагнетания и стабильного потока, и именно здесь объемный насос обеспечивает наилучшую производительность.
• Добыча и засыпка. В процессе обратной засыпки шахты для заполнения подземных пустот используется цементный раствор. Пульпа содержит крупные заполнители, поэтому центробежный насос с прочным корпусом зачастую является наиболее экономичным выбором.
• Промышленная переработка. Цементный раствор используется в линиях нагнетания высокого давления, фильтрующих добавках и в процессах дозирования. Насос должен обеспечивать стабильный профиль давления в течение длительного периода эксплуатации.
• Бетонные заводы. Жидкость перегружается из хранилища в автобетоносмесители. Это применение с высоким расходом и низким давлением, где центробежные насосы являются стандартными.

Для надежной и долгосрочной работы присвойте себе несколько практических привычек. После каждого запуска промывайте насос пресной водой. Следите за динамикой давления нагнетания, поскольку постепенное повышение часто указывает на накипь или засорение трубы. Проверяйте рабочее колесо и гильзу корпуса на износ во время планового технического обслуживания и заменяйте детали до того, как они выйдут из строя. Проверьте выравнивание вала при установке и никогда не позволяйте насосу работать всухую, особенно для агрегатов с прогрессивной полостью.

Когда цементный раствор необходимо перекачивать при высоком давлении и повышенной температуре, детали конструкции насоса имеют значение. Обзор работоспособность насоса в условиях высокого давления и высоких температур предоставляет полезную ссылку для определения устройства, которое выдержит эти сложные обстоятельства. Материал корпуса, тип уплотнения и конструкция подшипникового узла способствуют безопасной работе насоса в заданной рабочей точке.

Заключение

Выбор насоса для цементного шлама определяется вязкостью раствора, содержанием твердых частиц, размером частиц, а также требуемой скоростью потока и давлением нагнетания. Центробежные насосы экономично справляются с большими расходами более жидких суспензий. Винтовые насосы с прогрессивной подачей равномерно перекачивают густые пасты, не засоряясь. Самовсасывающие насосы обеспечивают эксплуатационную гибкость при временных или мобильных установках. Процесс выбора должен основываться на фактических свойствах суспензии, а насос должен работать в пределах расчетного расхода и диапазона скоростей, которые диктуются этими свойствами.

Предоставьте производителю насоса полную картину вашего раствора: плотность, концентрацию твердых веществ, температуру и распределение частиц по размерам. В сочетании с опытом производителя в проектировании химических и технологических насосов эта информация является основой для создания насоса для цементного шлама с длительным и безотказным сроком службы.
